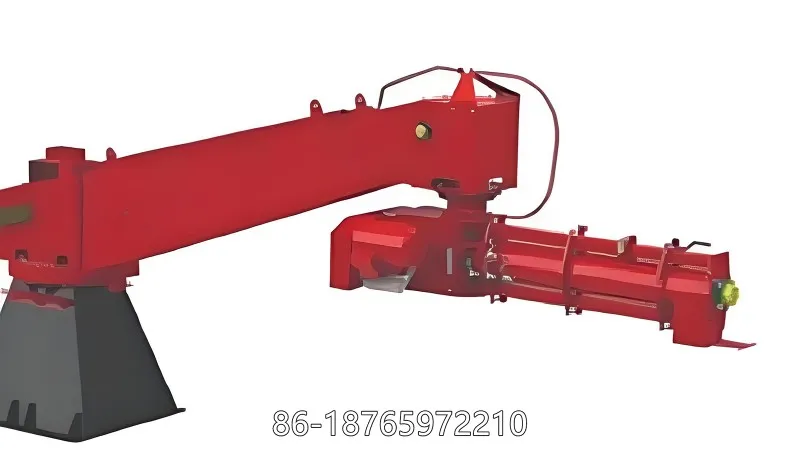

1. Strukturelt princip om dobbeltarm kontinuerlig sandblander
Den dobbeltarm kontinuerlige sandmikser bruges hovedsageligt til at opnå en lang forlængelsesafstand og er velegnet til at dække et stort område, især en stor sandforme eller med mere end to støbningspositioner . dens hovedstruktur er opdelt i: bevægelse af den er sammensat af kran (fast uden kran), base, stok, boom sejlmotor, bok Dele . Bommen overføres generelt af en skrueskaf (har også en bælte), bommen og basen, bommen og underarmen er forbundet med et svingende leje, rotationen af bom og skrue, der transporteres, drives af en motor; Rotationen af sandblandetanken drives af en motor eller manuelt drevet, blandingsakslen i blandetanken drives af en motor .
2. De vigtigste grunde til vibrationen af sandmikseren
2 . 1 Den ujævne kvalitet af sandblandingsakslen og boom skruefodningsakslen, den ujævne kvalitet af sandblandingsakslen og bommen vil forårsage den dynamiske og statiske ubalance, og ubalancen af den roterende motor i selve Boom og den sandblandingstan Vibration af sandblandingstanklegemet eller bommen, og vil også forårsage, at lejerne i begge ender af sandblandingsakslen eller skrueskaftet skal udsættes for lateral kraft, som vil fremskynde lejetøj og forværre udstyrets vibration.
2 . 2 Sandblandingsakslens akse, bomskruetransportøren og motoren er ikke koncentrisk . Hvis sandblandingsakslen og motordrevet pumpe ikke er koncentrisk, vil paralleliteten af den fælles overflade ikke imødekomme kravene (dårlig bearbejdning af nøjagtighed eller installation ikke opfylder kravene), det vil forårsage, at der er godkendelse af koblingen, der svækkes i forhold til den samme skaft, hvilket resulterer Periodisk tvungen vibration som masse ubalance . dens frekvens og rotationshastighed multipliceres, og amplituden afhænger af excentriciteten mellem sandblandingsakslen og motoren.
2 . 3 Den ujævne eller store afstand af de store og små arm -svingelejer Udstyret er en typisk cantileverstruktur, og hvert forbindelsesniveau er forbundet med den svingende leje . Hvis den svingende leje er for stor, eller den afstand er ikke, hvis det er uniform, så er ved driften af udstyr Blandetank overføres til bommen og basen, og derefter vil vibrationen af bommen og sandblandetanken blive intensiveret . imidlertid produceres bærende leje af en professionel producent og er ikke det vigtigste justeringsobjekt for vibration i daglig montering og debugging.
2 . 4 Stramning af ankerboltene i basen . Udstyret er en cantilever -struktur . Hvis ankerboltene ikke strammes på plads eller ikke er ensartet strammet, er det let at forårsage bolts til at løsne, hvilket vil reducere evnen til udstyret til udstyret til at tvinge vibration og forværres. vibrationer.
3. de vigtigste modforanstaltninger til at kontrollere vibrationen af sandmikseren
3 . 1 Kontrol- og justeringsforanstaltninger for ubalance af sandblandingsakslen Sandblandingsakslen behandles ved svejsning rundt stål i begge ender af stålrøret. Kan måles nøjagtigt med en afbalanceringsmaskine, den specifikke metode kan være som følger:
3 . 11 Når man gør sandblandingsakslen tom, skal det blanke lige så meget som muligt at reducere den ujævne kvalitet efter behandling.
3 . 12 Når sandblandingsakslen er forarbejdet, skal du installere Bafang -ærmet først . Når du installerer Bafang -ærmet, skal du være opmærksom på vinklen på bafang -ærmet . på samme tid, det er forbudt at placere sandblandingen i den luft under installationen for at undgå deformation af sandblandingsakslen.
3 . 13 Efter at Bafang -sættet er installeret, skal du måle balancen på sandblandingsakslen . I henhold til den målte balance er det kvalificeret tykkelsen af den modsatte overflade, der skal fjernes . efter behandling, indtil den statiske balance er kvalificeret.
3 . 14 Mål og grupperer alle knivene, før du installerer knivene . Når du installerer bladene, skal du være opmærksom på at installere knivene med samme kvalitet på det symmetriske plan, og de lettere klinger er tæt på sandudgangssiden for at undgå ujævn kvalitet af bladene . unven kvalitet.
3 . 15 Udfør den statiske balancemåling igen på sandblandingsakslen med bladet installeret . På dette tidspunkt kan sandblandingsakslenesenheden generelt opnå statisk balance . til ubalanceret, en flad pude kan tilsættes til bladinstallationen.
3.2 Kontrol af Boom -skruetransportakslen
3 . 21 Den spiralformede skafts rethed skal kontrolleres efter produktionen af Boom Helical Shaft Blank . Hvis afvigelsen er stor, skal den rettes.
3 . 22 For den forarbejdede skrueskaf skal du bruge et værktøj (måle sandblandingsakselværktøj) eller en balancer til at måle balancen . for ubalancerede, kan en modvægt svejses i bagenden af transportbladet, indtil det er afbalanceret.
3.3 Installation af koblingen
The couplings used in the boom of the sand mixer are all elastic pin couplings. This type of coupling can eliminate the different axial degrees at both ends of the coupling to a certain extent, but the two ends of the coupling are different. If the shaft is larger, it will accelerate the wear of the spring pin and cause greater vibration. Therefore, when installing Koblingen, den skal justeres, og når den stramning af stiftmøtrikken, skal den opdeles i 3 symmetriske og mod urets retninger . Efter 4 gange stramning på plads, sikrer det ikke kun koblingsrummet uden kobling, men 6}}}}}}}}}}}}}
3.4 Installation af basen
Når basen er installeret, skal basen være plan, og den kan måles med et åndsniveau; Når du strammer basisboltene, skal du ikke stramme dem på én gang, men spænd de perifere bolte symmetrisk i to eller tre gange . Det er bedst at bruge en konstant drejningsmomentnøgle til at stramme . den sidst stramning af momentens skruenøg
3.5 Installation af SLEWING Support
3.51 Før den svingende leje er installeret, skal det drejes manuelt for at sikre, at de indre og ydre ringe roterer relativt fleksibelt, og der er ikke noget fastklemt fænomen;
3 . 52 Når du installerer det svingende leje, skal du henvise til fastgørelsesmetoden for ankerboltene for at undgå ændringen af den interne clearance af det svingende leje på grund af den samme forudstrømningskraft for installationsboltene.
3,6 efter vedligeholdelse
Når udstyret er i prøveproduktion i en periode, er det nødvendigt at kontrollere og stramme de vigtigste strukturelle forbindelsesbolte, såsom ankerbolte, svingende bærende installationsbolte og motorinstallationsbolte for at sikre, at forbindelsesdelene af udstyret er tilsluttet pålideligt og uden at løsne .
